Visual Paradigm AI C4 Studio 全面指南：利用 AI 自动化构建软件架构图

在现代软件开发中，清晰的架构文档对于团队协作、新成员入职以及系统维护至关重要。然而，手动绘制和维护架构图往往耗时且容易过时。该工具允许用户通过自然语言描述自动生成符合行业标准的 C4 模型图表。

本指南将详细介绍该工具的核心概念、工作原理以及如何通过分步操作，将一个抽象的想法转化为完整的软件架构可视化方案。

核心概念解析 (Key Concepts)

在使用 AI C4 Studio 之前，理解其背后的基础理论和技术组件对于生成高质量的图表至关重要。

1. C4 模型 (The C4 Model)

C4 模型由软件架构师 Simon Brown 提出，是一种轻量级、分层且与具体符号无关的软件架构可视化方法。它旨在通过不同的抽象层级，像地图缩放一样逐步展示系统细节，避免了传统 UML 的过度复杂性。

C4 模型主要包含四个核心层级：

  • Level 1：系统上下文 (System Context) — 宏观视角。展示软件系统如何融入其周围环境，包括与用户及外部系统的交互。
  • Level 2：容器 (Containers) — 部署单元视角。展示系统的高级构建块，如 Web 应用程序、移动 App、数据库、微服务等。
  • Level 3：组件 (Components) — 内部结构视角。将容器拆解为更细粒度的组件及其相互关系。
  • Level 4：代码 (Code) — 实现细节。通常使用类图或代码片段表示（注：AI C4 Studio 专注于前三层，代码层通常由 IDE 或其他工具处理）。

2. PlantUML

Visual Paradigm AI C4 Studio 的底层渲染引擎采用了 PlantUML。这是一种基于文本的绘图工具，它允许用户通过编写简单的代码脚本来生成图表。这意味着 AI 生成的内容不仅是静态图片，而是可编辑的文本代码，为后续的微调和版本控制提供了极大的灵活性。

Visual Paradigm AI C4 Studio 的工作原理

该工具的核心优势在于利用 AI 理解项目的上下文和问题陈述。用户只需输入自然语言描述，AI 即可自动生成 PlantUML 代码并渲染出 Level 1 到 Level 3 的架构图，以及系统景观图（System Landscape）、动态图（Dynamic）、序列图（Sequence）和部署图（Deployment）等辅助视图。

其主要优势包括：

  • 速度极快：从构思到全套图表生成仅需数分钟。
  • 标准统一：自动遵循 C4 模型的最佳实践和标准符号。
  • 完全可编辑：支持直接修改生成的 PlantUML 代码，或导入 Visual Paradigm 编辑器进行精细化调整。
  • 云端协作：基于 Visual Paradigm Online 平台，支持保存会话、导出 JSON 及团队共享。

分步实操指南：从零构建在线订餐平台架构

以下将以一个“在线食品配送平台”为例，详细演示如何使用 AI C4 Studio 完成架构设计。

第一步：访问工具与创建项目

登录 Visual Paradigm Online 工作区，点击右上角的“Create with AI”（使用 AI 创建），浏览 AI 应用并搜索“C4”，选择 AI C4 Studio 后点击“Start now”。进入界面后，输入项目名称（例如：“Online Food Delivery Platform”）。

第二步：定义系统上下文 (System Context)

系统上下文是生成准确图表的基础。您需要描述系统的高层功能以及它与谁（用户、外部系统）进行交互。

  • 手动输入：直接键入描述。
  • AI 辅助生成：点击“Generate context”，让 AI 根据项目名称建议一段描述。

提示：此时应仔细检查并修正描述，因为后续所有图表都将基于此上下文生成。

第三步：阐述问题陈述 (Problem Statement)

明确系统旨在解决的核心问题或挑战。您可以手动编写，也可以利用“Generate”功能让 AI 协助撰写。精准的问题陈述有助于 AI 更好地推断系统所需的组件和交互逻辑。

第四步：生成核心 C4 图表

配置好基础信息后，即可开始生成分层图表：

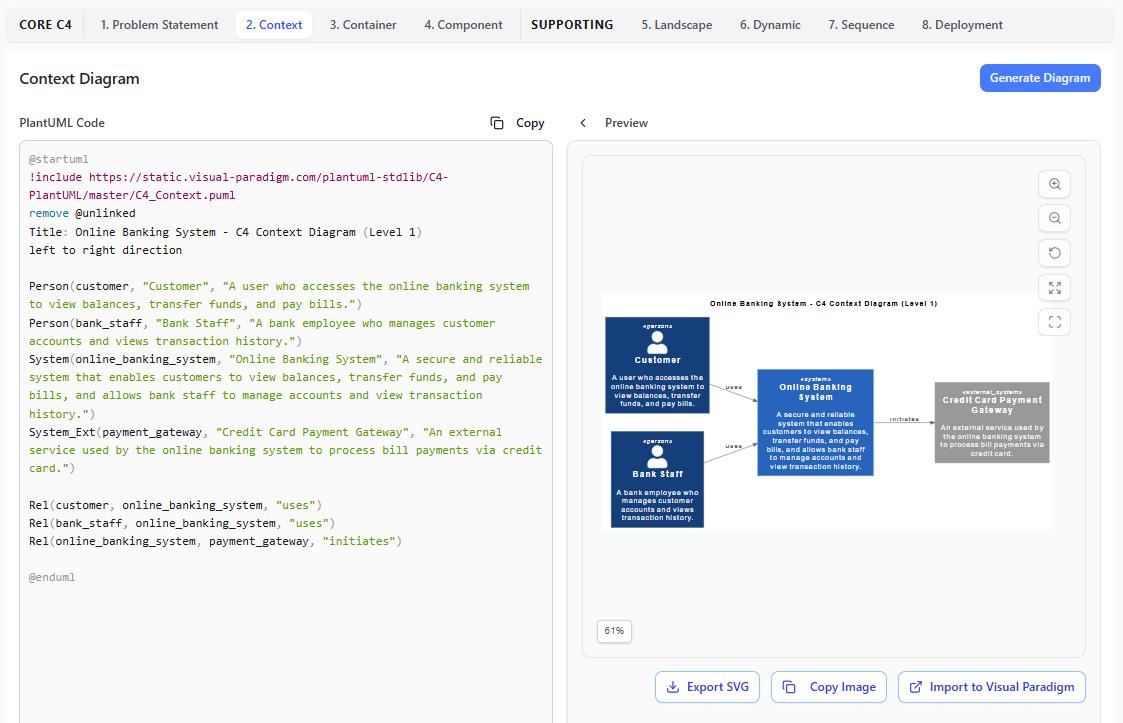

  • 生成 Context 图 (Level 1)：切换到“System Context”标签页，点击“Generate diagram”。屏幕左侧将显示生成的 PlantUML 代码，右侧显示可视化图表。您可以全屏预览以检查细节。
  • 生成 Container 图 (Level 2)：切换到“Container”标签页并点击生成。此时，系统将展示 Web App、移动端、后端服务及数据库等主要容器。
  • 生成 Component 图 (Level 3)：进入“Component”标签页。由于一个系统包含多个容器，您需要先选择一个特定的容器（如“Backend API”），然后点击“Generate diagram”来查看其内部组件结构。对每个关键容器重复此步骤。

第五步：生成辅助视图

为了更全面地展示架构，您还可以生成以下补充图表：

  • 系统景观图 (System Landscape)：在“Landscape”标签页生成，展示涵盖多个系统的更广泛生态系统视图。
  • 动态图与序列图 (Dynamic / Sequence)：选择特定的容器或组件，生成运行时行为图。这有助于展示对象随时间变化的交互逻辑和消息流转。
  • 部署图 (Deployment)：在“Deployment”标签页生成，展示容器如何映射到物理基础设施（如云节点、服务器）。

第六步：管理与导出

所有生成的图表都会以树状结构组织在左侧面板中。您可以：

  • 通过 File > Save 将项目保存到 VP Online 工作区，方便日后继续编辑。
  • 导出为 JSON 格式，以便与其他工具集成。
  • 将图表导入到完整的 Visual Paradigm 编辑器中，进行更复杂的样式调整或手动扩展。

总结

Visual Paradigm AI C4 Studio 极大地降低了 C4 建模的门槛。它将原本需要数小时的手工绘图工作压缩为简单的“描述加点击”流程。虽然 AI 处理了繁重的初始生成工作，但架构师仍需负责最终的验证和微调。

对于需要快速产出架构概览、维护“活文档”或向非技术人员解释复杂系统的敏捷团队而言，这是一个不可多得的高效工具。结合 C4 模型的清晰度与 AI 的生产力，软件架构的沟通与决策将变得更加顺畅。
